既要高真空又要快响应？川耐真空电磁阀两不误
一、项目背景：当“真空度”遇上“响应速度”
在高端真空应用领域，工程师们长期面临一个技术悖论：要维持高真空，阀门必须具备极低的泄漏率和优异的密封性能；但要实现精确的工艺控制，阀门又必须响应迅速，在毫秒级时间内完成启闭动作。传统真空阀门往往难以兼顾——密封性能优异的阀门动作迟缓，而响应快速的阀门又难以保证高真空环境下的零泄漏。
2024年底，川耐阀门（上海）有限公司接到华东某高新技术企业的技术求助。该企业主要从事航天器光学薄膜元件及半导体镀膜设备的研发生产，其核心产线——磁控溅射真空镀膜设备，在连续运行中频繁出现产品质量波动问题。
用户痛点：
问题表现 技术原因分析
镀膜厚度不均匀 阀门关闭响应慢，真空度波动达±15%
设备故障率偏高 传统阀门密封件在频繁动作下磨损加速
泵油返流污染 断电时阀门无法及时关闭保护真空腔体
良品率仅82% 真空度与响应速度无法同时满足工艺要求
该产线原先使用的进口真空电磁阀，虽然在静态真空度指标上表现尚可（极限真空度可达5×10⁻⁴ Pa），但在高频启停工况下响应时间长达200-300ms，且随着使用时间推移，密封性能衰减明显。客户明确提出需求：在保证优于5×10⁻⁴ Pa极限真空度的前提下，阀门关断响应时间需压缩至50ms以内。
二、技术攻坚：川耐真空电磁阀的“双优”方案

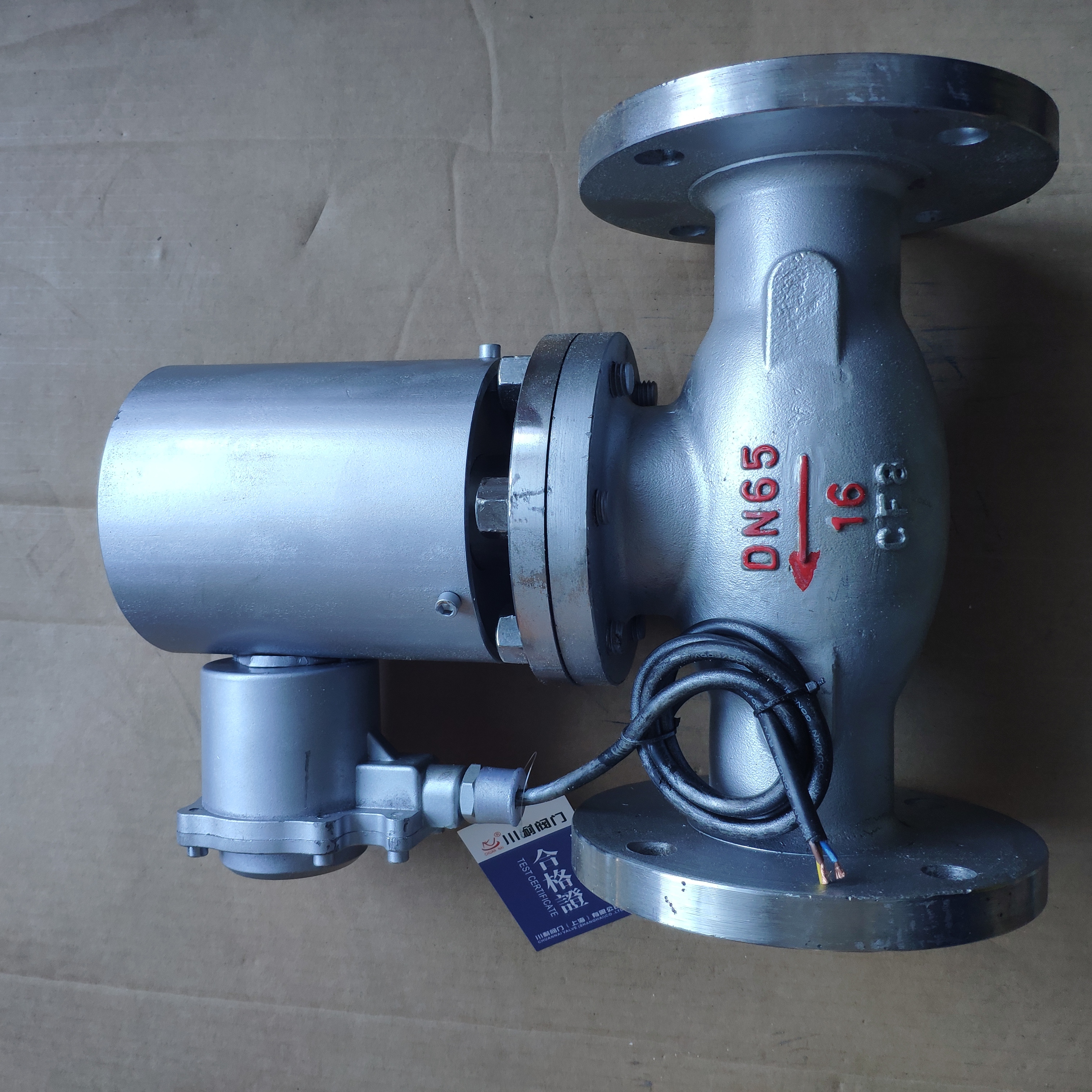

针对客户痛点，川耐技术团队提出了以专利先导式结构为核心的真空电磁阀解决方案。产品选型为川耐GVD系列高真空电磁阀，核心指标如下：
性能参数 川耐GVD系列指标 客户原有产品 行业主流水平
极限真空度 ≤1.3×10⁻⁵ Pa 5×10⁻⁴ Pa 1×10⁻⁴~1×10⁻³ Pa
关断响应时间 ≤30ms 200-300ms 80-150ms
开启响应时间 ≤50ms 180ms 100ms
泄漏率 ≤1.3×10⁻⁷ Pa·L/s 1×10⁻⁶ Pa·L/s 1×10⁻⁶ Pa·L/s
动作寿命 ≥200万次 50万次 80-100万次
功耗 保持功率≤8W 15W 10-20W
核心技术要点：
1. 结构设计优化：先导式+直动式双模式融合
川耐GVD系列采用的是一种特殊设计——在启动阶段利用先导结构快速建立压差，在主阀芯动作阶段则通过优化磁路实现直接驱动。这种“先导预开启+直动精控制”的复合模式，既保留了先导式结构“以小博大”的低功耗优势，又克服了传统先导阀响应慢的短板。
2. 密封系统升级：双重保障，杜绝返流
针对真空系统最忌讳的泵油返流问题，川耐在阀芯密封结构中采用了波纹管+氟橡胶双重密封方案：
波纹管密封：作为主密封，将阀芯运动部件与介质完全隔离，泄漏率控制在1.3×10⁻⁷ Pa·L/s以下；
氟橡胶辅助密封：在断电状态下利用弹簧复位力实现二次密封，确保断电时阀门的可靠关断。
3. 防返流智能控制：与真空泵联动保护
川耐真空电磁阀与真空泵电源联动设计，具备断电自动保护功能。当检测到电源中断或真空泵停机时，阀门在30ms内自动关闭，同时通过专用充气口向泵腔注入大气，平衡压差并防止泵油逆流污染真空腔体。这一功能在意外断电场景下尤为关键，可有效保护价值数百万的镀膜腔体不受污染。
三、实施成效：数据会说话
2025年第一季度，川耐技术团队完成现场安装调试。经过连续三个月的跟踪测试，改造效果显著：
核心指标对比：
指标 改造前 改造后 改善幅度
极限真空度 5×10⁻⁴ Pa 8×10⁻⁆ Pa 提升超1个数量级
阀门响应时间 200-300ms ≤30ms 提升6-10倍
产线良品率 82% 96.5% 提升14.5个百分点
设备故障间隔 约45天 >180天 延长4倍
年维护成本 约28万元 约9万元 降低68%
客户反馈摘录：
“川耐这款真空电磁阀最让我们惊喜的是，它确实做到了‘高真空’和‘快响应’的平衡。之前我们以为这是鱼和熊掌不可兼得的事情，没想到川耐的技术方案让我们同时拿到了。镀膜均匀性上来了，良品率直接提升了十几个点，这对我们来说意味着每年数百万的产值增长。”该企业设备工程部负责人说
四、项目延伸：从航天镀膜到更多真空场景
该项目成功实施后，川耐GVD系列真空电磁阀已在多个领域获得推广应用：
已落地行业案例：
应用领域 典型场景 核心价值
真空镀膜 光学薄膜、装饰镀膜 真空度稳定，膜层均匀
半导体制造 C VD/PVD设备腔体控制 高洁净度，零泄漏
真空冶金 真空炉气氛控制 快速响应，精准控压
航空航天 空间环境模拟舱 极端工况可靠运行
医疗设备 真空干燥、冷冻干燥 无菌环境保障
科研仪器 电子显微镜、质谱仪 超高真空维持
五、总结：技术突破背后的工程哲学
“既要高真空，又要快响应”这个看似矛盾的技术诉求，本质上是对工程系统“取舍智慧”的考验。川耐真空电磁阀的成功之处，在于它没有简单地在两种性能之间做妥协，而是通过结构创新——先导式与直动式的融合设计、双重密封的冗余保护、智能联动的控制逻辑——将这对矛盾转化为可兼得的现实。
在高端阀门国产化替代进程加速的当下，川耐阀门正以实际行动证明：国产真空电磁阀不仅能够满足高端制造的严苛要求，更在某些重要指标上实现了对进口产品的超越。
对于正面临类似挑战的工程师和采购决策者，我们建议：
明确工艺对“真空度”与“响应速度”的具体量化要求
关注阀门在频繁动作工况下的性能衰减曲线
考察供应商的技术支持能力和定制化服务深度
川耐阀门，让每一台真空阀门都经得起“高真空”与“快响应”的双重考验。
