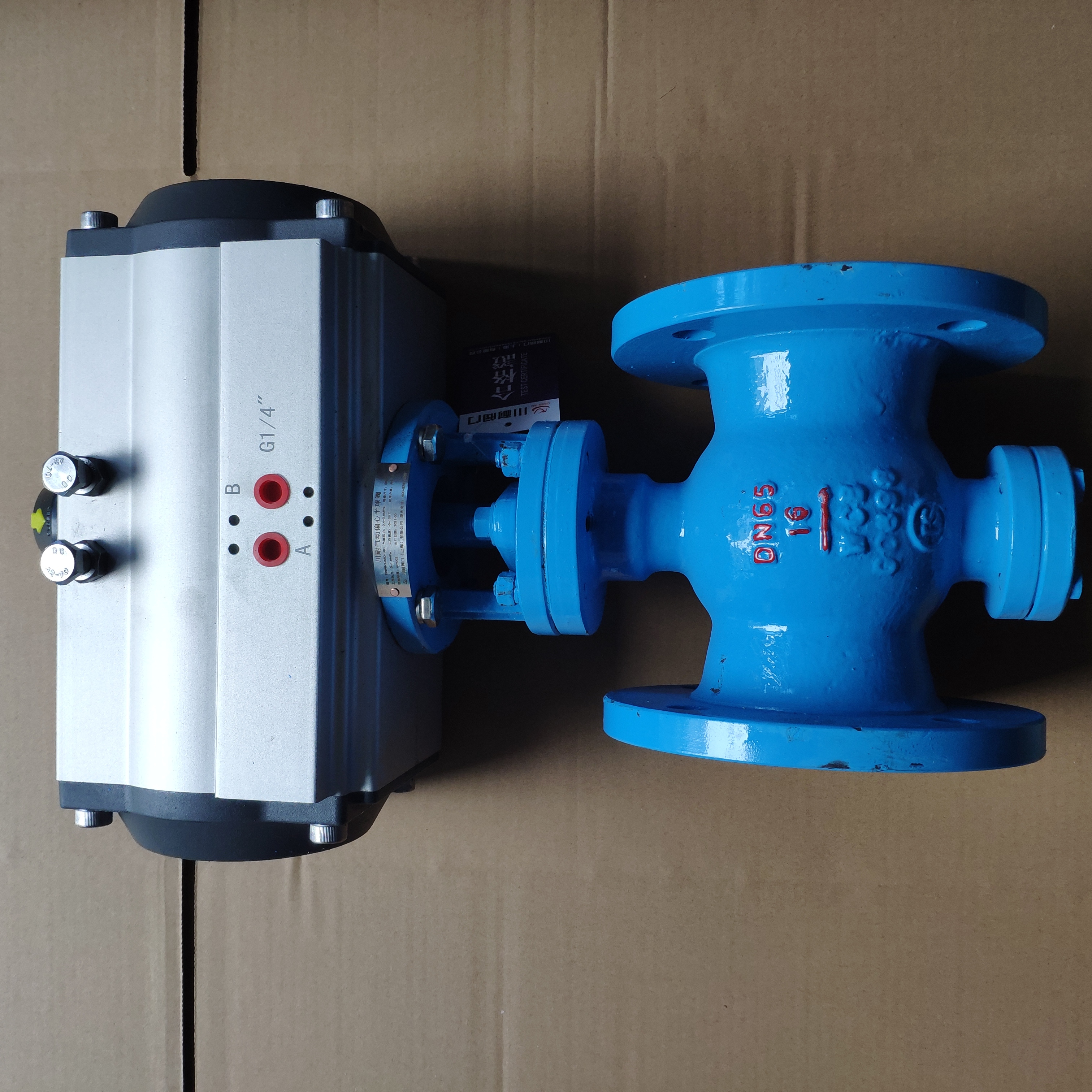

高温高压频繁切换：川耐气动固定球阀炼化可靠性验证
一、应用背景
某大型炼化企业在其中间产物处理环节，需要一种能够在高温、高压工况下频繁切换的阀门设备。该环节介质为高温烃类气体，温度波动范围大，切换频次高，对阀门的密封持久性、动作稳定性以及耐热疲劳性能提出了严格要求。经过多方技术评估与现场测试，该企业最终选用了川耐气动固定球阀。
二、工况要求与技术难点
介质特性：高温烃类气体，要求阀门材质具备良好的耐腐蚀性和抗热冲击能力，避免高温下材料性能衰减。
压力范围：2.5至6.4MPa。高压工况下阀门必须保持严密关闭，任何内漏都可能引发下游设备超压风险。
温度范围：150至450℃。频繁穿越这一温度区间时，普通软密封材料容易高温软化或热老化，必须采用更可靠的密封形式。
操作频率：每日启停超过200次。长期频繁切换对阀座密封面和球体表面的耐磨性提出了较高要求。
连接规格：通径DN150，Class 600法兰连接，适配现有管道系统。
三、选型方案与技术特征
针对客户的严苛工况，川耐提供了以下定制化方案：
阀体与球体材质
采用F316不锈钢（对应ASTM A182 F316）。该材料在高温环境下具有良好的蠕变强度和抗氧化性能，同时能耐受烃类介质中可能存在的腐蚀性杂质。固定球结构将球体支撑于上下阀轴，介质压差产生的载荷由阀轴轴承承载，阀座仅需提供密封比压，显著降低了启闭扭矩。
密封系统设计
这是本方案的核心。传统软密封球阀在200℃以上环境中，阀座材料容易软化变形，导致泄漏率上升。川耐采用高温石墨复合密封结构。阀座密封面由石墨与金属基体复合构成，石墨具有自润滑性和耐高温特性，在450℃高温下仍能保持稳定的弹性补偿能力。
阀杆与阀体之间配置柔性石墨填料，配合碟形弹簧持续加载，确保在温度循环引起的热胀冷缩过程中，填料始终处于有效压紧状态，外漏风险得到控制。
执行机构配置
选用双作用气动执行器，配装高温适用型电磁阀。双作用方案确保在高温工况下无论开启还是关闭均有充足的输出扭矩，避免因弹簧在高温下出力衰减而导致的动作不可靠。电磁阀选用耐高温线圈，适应现场散热环境。
四、现场表现与验证数据
高频切换耐久性
固定球结构配合石墨复合密封，使阀门在每日超过200次启停的工况下连续运行12个月，未出现密封失效或卡滞现象。经在线泄漏检测，内漏率仍控制在ANSI B16.104 Ⅴ级标准以内。
高温工况稳定性
从150℃到450℃的温度波动未对阀门动作造成可察觉的影响。石墨密封材料在经历超过500次完整升温降温循环后，密封比压未出现明显衰减，验证了其抗热疲劳能力。
高压双向密封
固定球阀的预紧阀座设计配合上游泄压孔结构，在2.5至6.4MPa压力范围内，无论压差方向如何，均能实现可靠切断。现场压力测试显示，阀门关闭后下游压力无可见上升。
维护周期延长
全金属基体配合石墨密封，避免了软密封材料定期更换的需求。该炼化企业的设备台账显示，阀门检修周期从原有的6个月延长至24个月以上，单台阀门年维护成本降低约60%。
五、应用结论
川耐气动固定球阀在该炼化企业高温高压频繁切换环节的成功应用，验证了固定球结构配合石墨复合密封技术在严苛工况下的工程可行性。面对高温、高压、高频的三重挑战，合理的材质选型与执行机构配置，使阀门在每日200次以上启停的条件下持续可靠运行，为炼化装置的关键切断环节提供了一个经现场验证的技术选项。
