气动球阀

气动三通螺纹球阀

发布时间:2008-07-16 浏览:

气动三通螺纹球阀任一通口均可用作为入口使用,密封性能好,气动执行器采用优质AT、GT、AW系列气动执行机构开启速度快,执行稳定不会产生振动或卡顿,气动三通螺纹球阀的结构可根据工况需要选择L型或T型通道,气动三通螺纹球阀安装方便,电磁阀和限位开关可根据介质或者工况要求选择是否需要防爆型规格。

   阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时可关闭任意一个通道,使另外两个通道连通,灵活 控制管路是介质的合流或分流。气动三通螺纹球阀T型阀芯孔道可使三条正交的管道互相连通或切换,起分流或合流作用;L型孔道连接相互正交的两管道。使另一 条孔道切断,起改变介质流向作用。

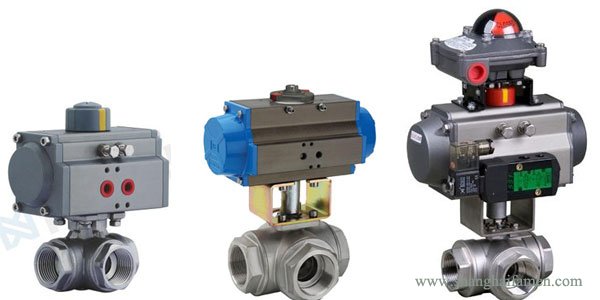

气动三通螺纹球阀
螺纹连接气动三通球阀规格参数:
公称通径DN(mm) 10 15 20 25 32 40 50
公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa
阀体形式 三段式分体式阀体
连接形式 螺纹式、焊接式
阀芯形式 "O"型球形阀芯
动作范围 0~90°
泄露量Q 按GB/T4213-92,小于额定KV0.01% (软密封:零泄漏)
基本误差 带定位器:小于全行程的±2%
死区 带定位器:小于全行程的±2%
可调范围 250:1
配置执行机构 GT、AT、ST、SR系列单双作用气动执行器
控制方式 开关两位控制、4~20mA模拟量信号控制



气动三通螺纹球阀配置标准:
执行器型号 GT、AT、ST、SR系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构、双作用执行机构
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

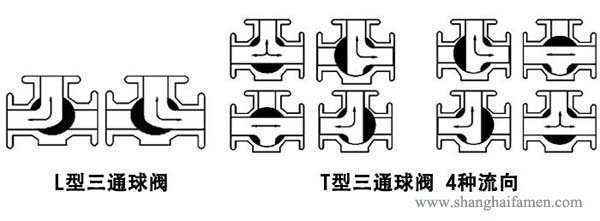

气动三通螺纹球阀流道

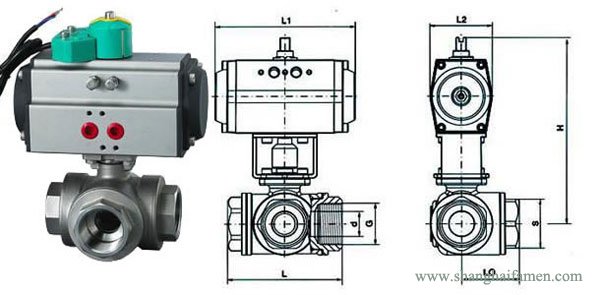

气动三通螺纹球阀尺寸:
通径DN 英寸" 连接尺寸
mm inch (G) L L1 H A
10 3/8 60 30 57 110
15 1/2 72 36 68 110
20 3/4 85 42 70 110
25 1 91 46 80 140
32 11/4 110 55 85 140
40 11/2 122 61 100 180
50 2 145 72 110 180

不锈钢气动三通球阀螺纹结构图:
气动三通螺纹球阀
