气动球阀

气动真空球阀

发布时间:2009-07-14 浏览:

气动真空球阀是上海川耐阀门厂依据GMP标准专业生产的真空类气动球阀,型气动球阀主要用于压力在1.25×10-7~6.5×105Pa的真空系统环境中,以打开或隔断气流的控制装置,型气动高真空球阀广泛适用于各类气体、液体等正、负压力管道和设备中。

气动高真空球阀是通过电磁换向阀改变气路方向,控制执行气缸来驱动球阀,达到接通或切断真空(压力)系统管道路中的介质流。气动高真空球阀应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。

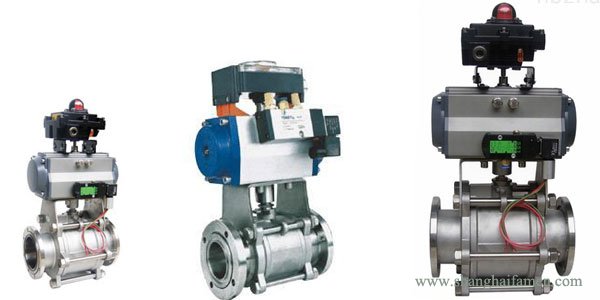

气动真空球阀

气动真空球阀材质规格:

阀体
阀杆
阀盖
密封件
不锈钢
不锈钢
不锈钢
PPL、氟橡胶、丁腈橡胶、四氟乙烯

气动高真空球阀的特点:
1、密封结构设计独特,漏率可达到<1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状;
2、开关扭矩小,配置气动执行器小,工作稳定、可靠;
3、结构紧凑,重量轻,外形简洁、美观;
4、该阀既能适用高真空,又能适用一定的正压力下 使用;
5、由于球阀全通导,又能达到超高真空要求,所以 也能适用于加速器真空系统。


阀门漏率
 ≤1.3×10-4Pa.L/S.
 适用温度
 -30~+150℃
-30~+150℃(PPL密封)
 气源压力
 0.4~0.6MPa
 适用范围
 连接型式
 使用压力范围(Pa)
 活套法兰(GB6070)
 0.6×106~1.3×10-4
 焊接法兰(GB6070)
 1.6×106~1.3×10-4
 快卸法兰(GB4982)
 0.1×106~1.3×10-4
 螺纹连接
 1.6×106~1.3×10-4


螺纹连接型气动真空球阀尺寸:
型号
DN
G
H
E
L
CNQZ-10(G)
10
1/4"
153
104
68
CNQZ-16(G)
16
1/2"
155
104
72
CNQZ-20(G)
20
3/4"
160
104
82
CNQZ-25(G)
25
1"
163
140
90
CNQZ-32(G)
32
1-1/4"
180
140
112
CNQZ-40(G)
40
1-1/2"
186
140
120
CNQZ-50(G)
50
2"
233
164
145
CNQZ-63(G)
63
2-1/2"
272
164
185
CNQZ-80(G)
80
3"
351
190
210
CNQZ-100(G)
100
4"
370
190
260

法兰连接型气动真空球阀尺寸:
型号
DN
D
Do
H
E
L
n-φc
CNQZ-10(F)
10
55
40
153
105
84
4-φ6.6
CNQZ-16(F)
16
60
45
155
130
84
4-φ6.6
CNQZ-25(F)
25
70
55
163
165
114
4-φ6.6
CNQZ-32(F)
32
90
70
180
165
140
4-φ9
CNQZ-40(F)
40
100
80
186
190
160
4-φ9
CNQZ-50(F)
50
110
90
233
190
170
4-φ9
CNQZ-63(F)
63
130
110
272
250
195
4-φ9
CNQZ-80(F)
80
145
125
351
250
203
8-φ9
CNQZ-100(F)
100
165
145
370
280
280
8-φ9

快装法兰连接型气动真空球阀尺寸:
型号
DN
D1
D
H
E
L
CNQZ-10(KF)
10
12.2
30
153
104
84
CNQZ-16(KF)
16
17.2
30
155
104
84
CNQZ-25(KF)
25
26.2
40
163
140
114
CNQZ-32(KF)
32
34.2
55
180
140
140
CNQZ-40(KF)
40
41.2
55
186
140
160
CNQZ-50(KF)
50
52.2
75
233
164
170

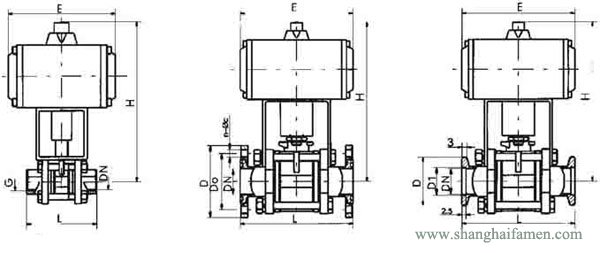

气动真空球阀结构图:
 气动真空球阀结构图
