电磁阀

ZQDF蒸汽电磁阀

发布时间:2009-07-07 浏览:

ZQDF不锈钢蒸汽电磁阀采用分布直动式结构标准,具有多重密封材质,上海川耐生产的ZQDF蒸汽电磁阀不锈钢材质标准,性能稳定可靠,特别是电站、电厂用的防爆型ZQDF不锈钢蒸汽电磁阀功耗低、寿命长、连续通电48小时不发热等突出优点,广受用户欢迎和信赖。

ZQDF蒸汽电磁阀
ZQDF蒸汽电磁阀技术标准:
公称通径  DN15-250
原理结构  分步直动式
阀体材质  SS304、321、302(SS316批量可特制)
密封材料  NBR、FKM、PTFE、紫铜
ZQDF适用流体  气体、液体,蒸汽、真空、导热油等
环境温度  -25℃~+60℃(防爆型-20℃~+50℃)
流体温度  C2:-20~90℃,C5: -25~220℃
流体粘度  ≤22mm2/S(50mm2/S以下可特制)
连接方式  法兰
安装方式  水平,线圈向上(禁止垂直安装)
防护等级  普通线圈IP54,防爆线圈IP65
1.信号反馈装置限于工作温度≤80℃场合*无源信号反馈要求流体压差≥1~3bar
2.位置受限。S、X1、N同一台阀只能选择其中一种功能
3.手动装置特点:直接打开主阀芯,无需压差条件

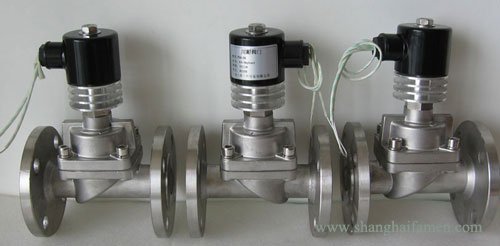

ZQDF高温蒸汽不锈钢电磁阀

ZQDF高温蒸汽电磁阀安装选型标准:
代号   功能名称    功能说明
K     常开型      通电阀关,断电阀开
E     防爆型      防爆等级:Ex dⅡBT4
S     带手动操作  可手动打开或关闭本阀
X1     远程信号反馈 无源机械触点,适用气体介质
N     带止回功能  限制流体单向流动,防止倒流
J     配节能模块  降低线圈温升和功耗,延长线圈寿命

ZQDF蒸汽电磁阀电压规范:
常规电压    220V AC 50/60Hz24V DC
特制电压    AC 50/60Hz:380V110V48V36V24V;DC:220V、110V、48V、12V
额定功率    AC:通径≤25mm,45VA; ≥32mm,70VA;DC:通径≤25mm,40W; ≥32mm,65W
电压公差    ±10%
电气连接    普通型:标准接线盒;防爆型:M20x1.5内螺纹,内置接线盒(可定制G1/2或NPT螺纹)

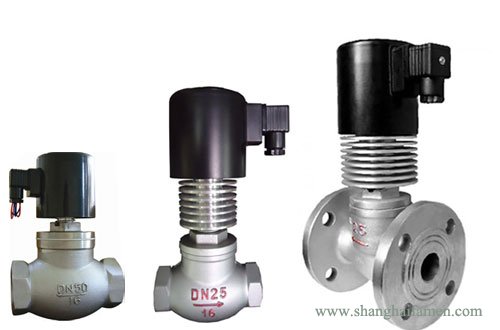

ZQDF蒸汽电磁阀

ZQDF蒸汽电磁阀尺寸规格:


型号规格  通经(mm)  Kv值  最小压差(bar)  最大压差(bar)       特制常闭型
   工作压力范围(bar)
 标准型  X1/N  常闭型  常开型
DN15     15  2.8     0   1   16    8          1~40
DN20     20  5.4     0   1   16    8          1~40
DN25     25  8.5     0   1   16    8          1~40
DN32     32  14     0   1   16    8          1~40
DN40     40  18     0   1   16    8          1~40
DN50     50  28     0   1   16    8          1~40
DN65     65  40    0.05     16    8          2~25
DN80     80  65    0.05     16    6          2~25
DN100    100  100    0.1     16    6          2~25
DN125    125  150    0.1     16    3          2~25
DN150    150  250    0.1     16    3          2~25
DN200    200  420    0.1     16    3          2~25
DN250    250  660    0.1     16    3          2~25

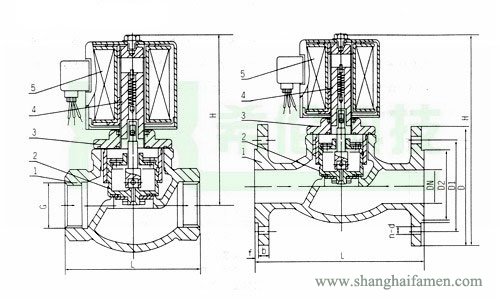

ZQDF蒸汽电磁阀结构图:
ZQDF蒸汽电磁阀
