高温不锈钢电磁阀广泛适用于以蒸汽、过饱和水蒸气等为介质，可快速开关自动控制的设备，对蒸汽加热器、散热器、干燥器等蒸气设备及各类温度自控仪、蒸汽定型 机、蒸汽机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。高温蒸汽电磁阀生产厂家，高温蒸汽电磁阀广泛应用于染化、纺织、印染、食 品、医药、卷烟、水泥制品、石油化工、冶金等部门的自制系统。
耐高温不锈钢电磁阀功能说明：
代号 功能名称 功能说明
E 防爆型 防爆等级：Ex dⅡBT3/T4
S 带手动操作 可手动打开或关闭本阀
J 配节能模块 降低线圈温升和功耗，延长线圈寿命
*国家级防爆监督站检验合格
耐高温不锈钢电磁阀技术规格：
公称通径 DN15-50
原理结构 分步直动式、先导式
阀体材质 WCB、SS304、321、302
密封材料 PTFE、紫铜
环境温度 -30℃～+60℃（防爆型-20℃～+50℃）
流体温度 C7:-20~350℃, （特制C8:-20~400℃）
适用流体 蒸汽、高温热水,导热油等高温介质
流体粘度 ≤22mm2/S（50mm2/S以下可特制）
连接方式 内螺纹、法兰式
安装方式 水平安装，线圈向上（禁止垂直安装）
防护等级 防爆型IP65、普通型IP54
*防爆型环境温度:-20℃～+50℃,介质温度应在防爆允许范围内。
*节能模块暂时没有防爆型
高温不锈钢电磁阀接线标准：
常规电压 220V AC 50/60Hz24V DCDC：220V、110V、48V、12V
特制电压 AC 50/60Hz：380V110V48V36V24V
额定功率 AC:通径≤25mm,45VA; ≥32mm,70VA；DC:通径≤25mm,40W; ≥32mm,65W
电压公差 ±10%
电气连接 普通型：标准接线盒;
防爆型：M20ｘ1.5内螺纹,内置接线盒（可定制G1/2或NPT螺纹）
耐高温不锈钢电磁阀尺寸：
| 型号规格 | 内螺纹 | 法兰式 | ||||||||
| 接口 | 外形尺寸 | 外形尺寸 | 法兰尺寸 | |||||||
| G | L | H1 | H2 | L* | L | H | D | D1 | n-d | |
| DN15 | 1/2 | 80 | 26 | 195 | 90 | 90 | 205 | 95 | 65 | 4-Φ12 |
| DN20 | 3/4 | 82 | 31 | 198 | 93 | 115 | 205 | 105 | 75 | 4-Φ14 |
| DN25 | 1 | 105 | 35 | 205 | 110 | 125 | 208 | 115 | 85 | 4-Φ14 |
| DN32 | 1 1/4 | 105 | 45 | 208 | 120 | 140 | 218 | 135 | 100 | 4-Φ18 |
| DN40 | 1 1/2 | 120 | 55 | 226 | 140 | 165 | 225 | 145 | 110 | 4-Φ18 |
| DN50 | 2 | 140 | 56 | 236 | 162 | 190 | 235 | 160 | 125 | 4-Φ18 |
| DN65F | 65 | 250 | 310 | 185 | 145 | 4-Φ18 | ||||
| DN80F | 80 | 270 | 325 | 200 | 160 | 8-Φ18 | ||||
| DN100F | 100 | 320 | 420 | 220 | 180 | 8-Φ18 | ||||
| DN150F | 150 | 400 | 490 | 285 | 240 | 8-Φ18 | ||||
| DN200F | 200 | |||||||||
| DN250F | 250 |
|
||||||||

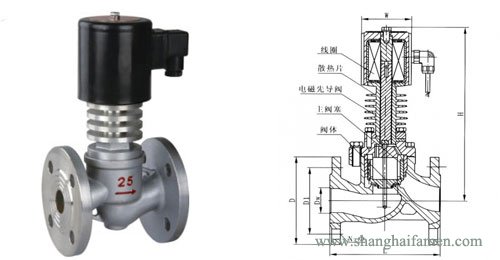

耐高温304 316 316L电磁阀结构图：
